SD300-WJS+3D 精冲、精密冲压件零件去毛刺机

分享到:
祥生SD300-WJS+3D去毛刺设备适合于精冲零件、精密冲压件、精密平面磨(如阀板)等平面工件的高精度去毛刺、去除披锋、边角清理、表面粗糙度提升等工艺加工。通常与放卷和精冲机下料、精密双端面磨床加工、高速精密冲床下料配合,去除冲压和磨削产生的毛刺和划痕,通过式连续加工,取得美观、无毛刺并精细表面的批量零件。
  • SD300-WJS+3D
状态:

    设备功能:

祥生SD300-WJS+3D去毛刺设备适合于精冲零件、精密冲压件、精密平面磨(如阀板)等平面工件的高精度去毛刺、去除披锋、边角清理、表面粗糙度提升等工艺加工。

通常与放卷和精冲机下料、精密双端面磨床加工、高速精密冲床下料配合,去除冲压和磨削产生的毛刺和划痕,通过式连续加工,取得美观、无毛刺并精细表面的批量零件。

设备功能



   设备特点:

  • 核心打磨工位为强力宽砂带和行星式研磨、抛光刷盘,因采用模块化的设计,两种工位可单独或者组合使用。

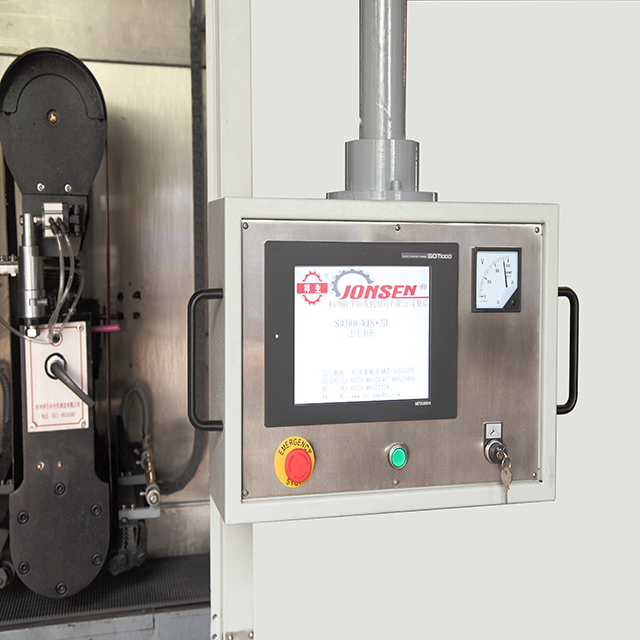

设备特点 1  设备特点 2

  • 输送台强磁工作单元,适合加工更短小工件。

设备特点 3  设备特点 4

  • 输送带快速更换装置,满足不同厚度零件的加工。

  • 各加工模块PLC伺服系统控制。

  • 高利用率,低维护成本。

  • 各打磨工位实时监测数据检测。

  • 磨料刷丝自动补偿系统。

  • 油雾分离回收装置。

  • 精密磨削液纸带过滤装置。


选配机型

1、砂带组合刷盘的多种机型满足不同精密冲压件。

选配机型 1 选配机型 2

2、精冲零件,阀板等去毛刺。

选配机型 3 选配机型 4

选配机型 5

3、去披锋和改善表面粗糙度。

选配机型 6 选配机型 7 选配机型 10

选配机型 8 选配机型 9


规格

最大加工宽度

300mm

刷盘

ɸ165mm

设备最大开口

200mm

工作台高度

940mm

送料速度

1-5m/min

砂带规格

1900x300mm

磨头主轴转速

1480r/min调速

磨盘公转速

10-50r/min

输送方式

通过式变频调速

总装机功率

23kw

重量

4.5t

尺寸

4950x1450x2150
